隔膜式壓縮機，由其結構特性決定。它被廣泛應用于壓縮輸送各種高純氣體、貴重稀有氣體、有毒有害氣體和腐蝕性氣體，它作為一種不可替代的容積式壓縮機將隨著科學技術的進步與發展有更加廣泛的應用。

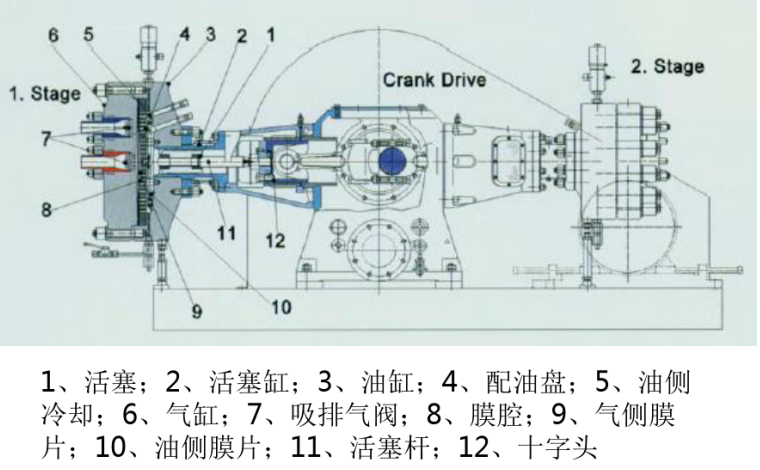

隔膜壓縮機通常由電機驅動，通過皮帶傳動（由于相關安全要求目前很多設計采用聯軸器直驅形式），皮帶帶動安裝在曲軸上的飛輪旋轉，曲柄帶動連桿轉化為往復運動。連桿與十字頭通過十字頭銷連接，十字頭在定居段上往復運動。

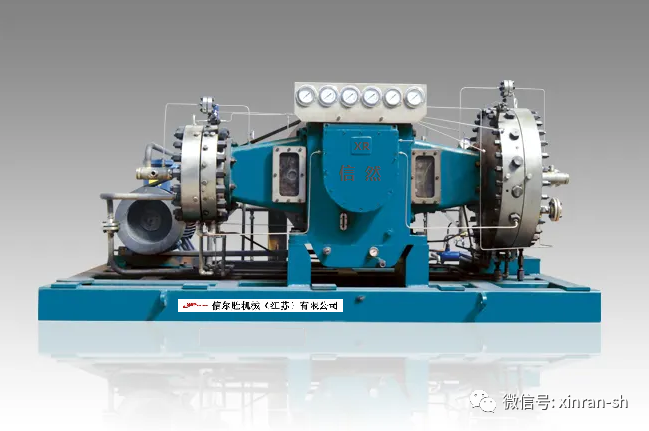

某隔膜壓縮機外形

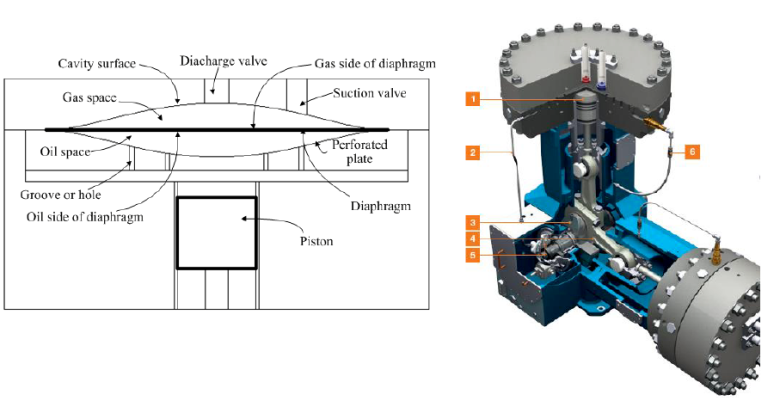

液壓活塞（活塞桿）安裝到十字頭上。活塞通過活塞環密封并在液壓缸中往復運動。活塞的每次運動產生一個固定容積的潤滑油量，并由此帶動膜片往復運動。潤滑油作用在膜片上，因此實際上是膜片壓縮氣體。
隔膜壓縮機中液壓油的主要作用為：潤滑運動部件、壓縮氣體、冷卻。潤滑油的循環從曲軸箱開始，曲軸箱座位油池。潤滑油進入入口過濾器，通常潤滑油通過一水冷冷卻器進行冷卻。然后潤滑油進入機械油泵，通過過濾器進行過濾。然后潤滑油分成兩路，一路去潤滑軸承，連桿小頭等，另一路進入補償泵，用來推動膜片運動。

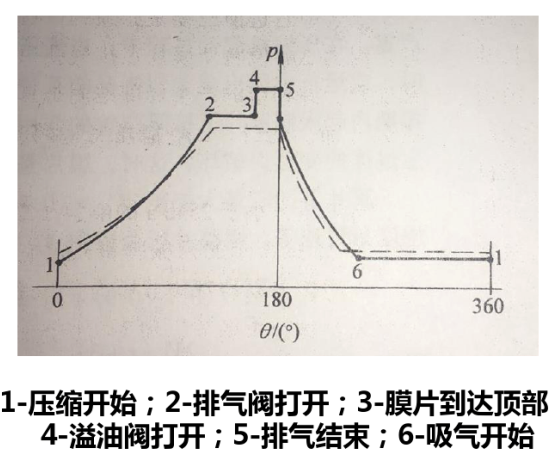

在壓縮機的每個循環中，液壓油推動膜片壓向氣盤。如果泄露的潤滑油得不到及時的補充，潤滑油容積將不但下降，膜片會不能貼近氣盤，導致余隙容積增大，影響壓縮機的性能。因此正確的補償油路系統是保障壓縮機性能的一個關鍵。

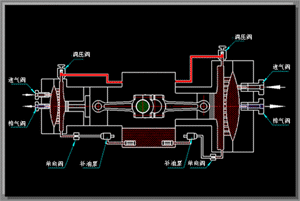

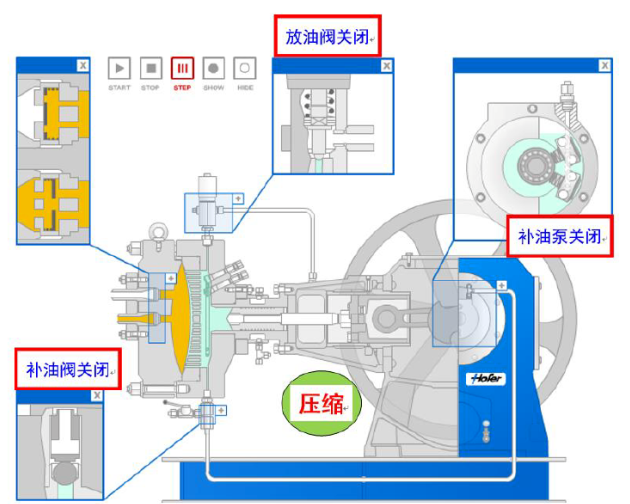

隔膜壓縮機原理圖1

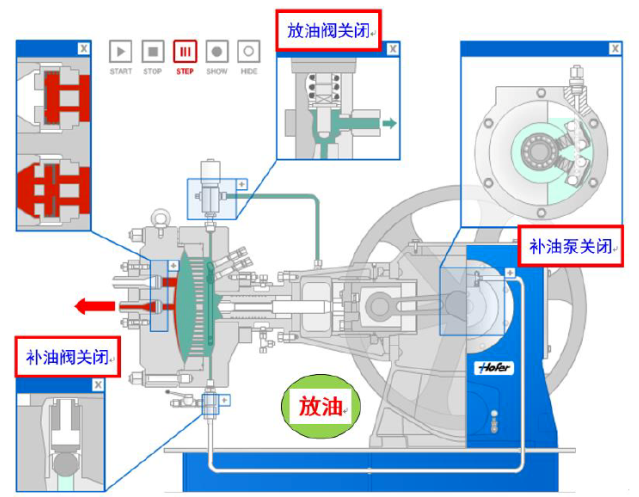

隔膜壓縮機原理圖2

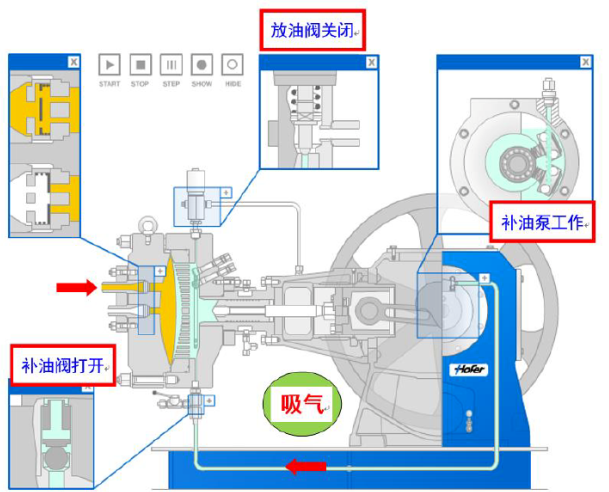

隔膜壓縮機原理圖3

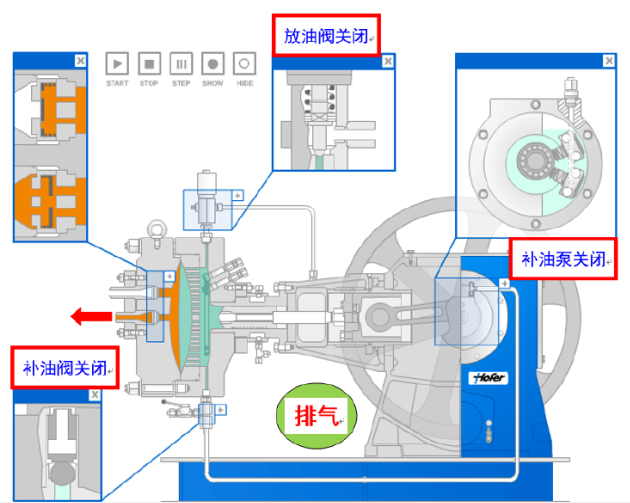

隔膜壓縮機原理圖4
